数据流图(必考)

分析出实体名、存储名、加工名、数据流

数据平衡原则

1. 父图与子图之间的平衡

   1. 指任何一张DFD子图边界上的输入/输出数据流必须与父图对应加工的输入/输出数据保持一致的。如果父图中某个加工的一条数据流对应的子图中的几条数据流且其数据项全体正好等于父图中的这条数据流，则代表他们是平衡的。

2. 子图内部的平衡，数据流图常见的3中错误：

   1. 黑洞：加工只有输入没有输出
   2. 奇迹：加工只有输出没有输入
   3. 灰洞：加工中输入不足以产生输出

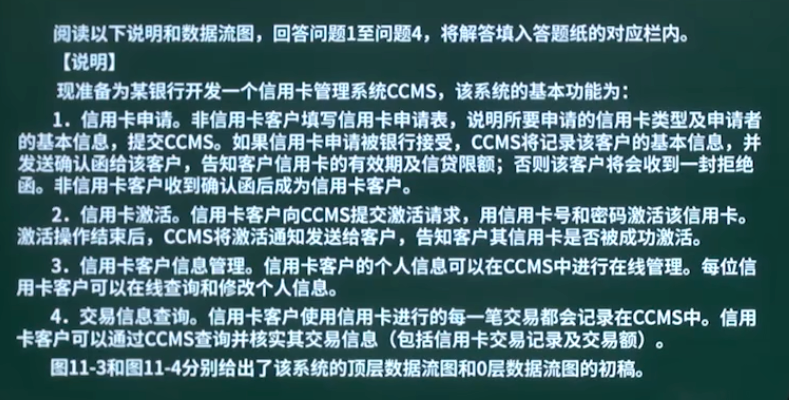

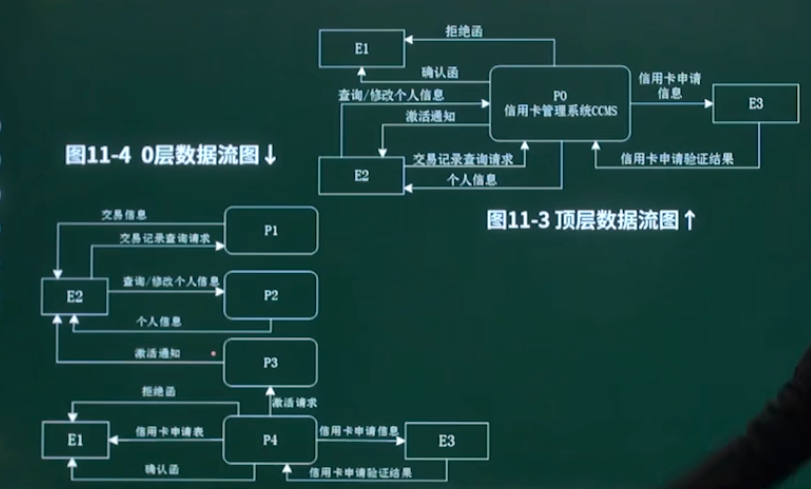

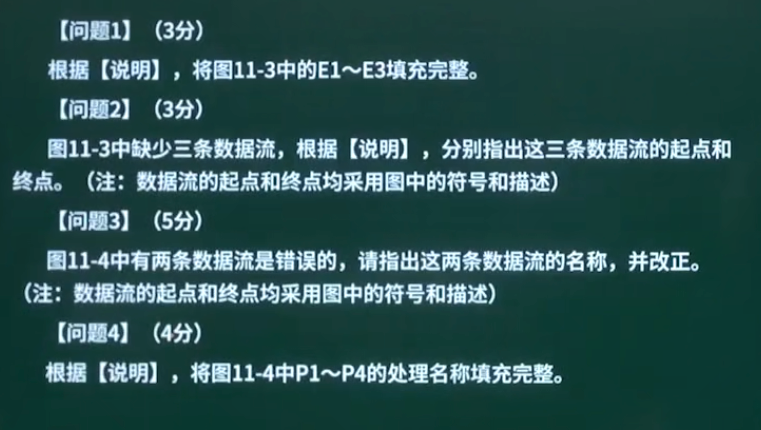

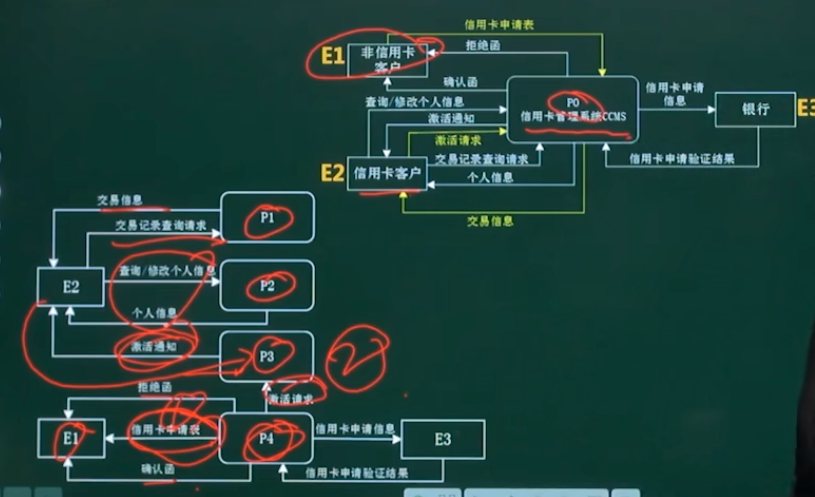

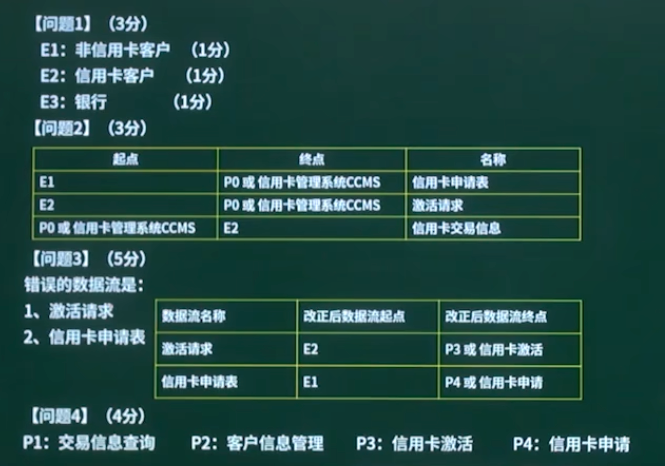

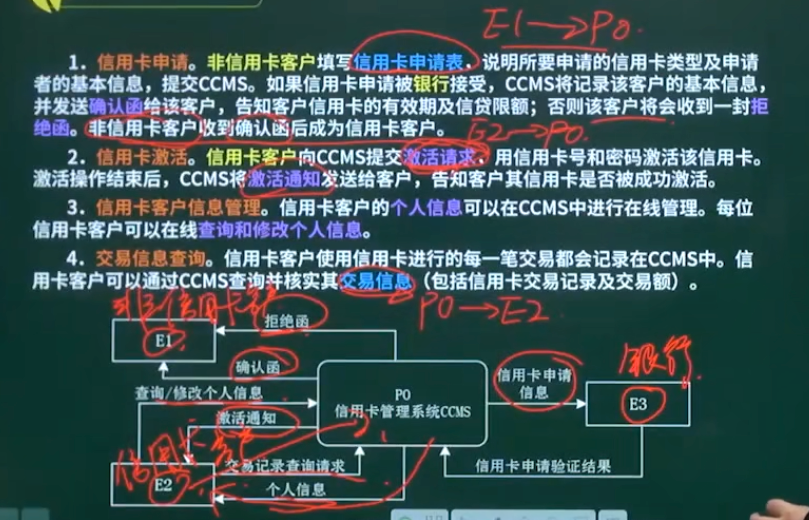

例题1
